　　PLC如何接線

　　了解PLC輸入端和輸出端接線之前，先看下PLC輸入端能接哪些元件以及一個基本回路的三要素。(如下圖)大致分為兩線和三線類型。

　　輸入可接元件：

　?、侔粹o開關

　　②旋鈕開關

　?、坌谐涕_關

　　④U型開關

　?、莨饫w放大器

　?、薰怆婇_關

　?、叽判蚤_關

　?、嘟咏_關

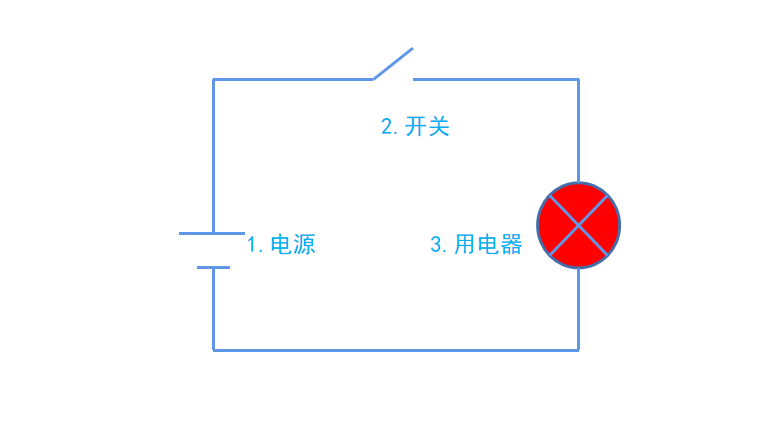

　　基本回路三要素：

　　一個基本回路需要具備這三個要素：

　?、匐娫?/span>

　?、陂_關

　?、塾秒娖?/span>

　　了解完輸入端可以接哪些元件和一個回路需要具備的三要素，下面用三菱FX3UPLC和一個電源(一般用24V電源，具體看說明書)來講解，如何把這些元件接在PLC輸入端(如下圖)。

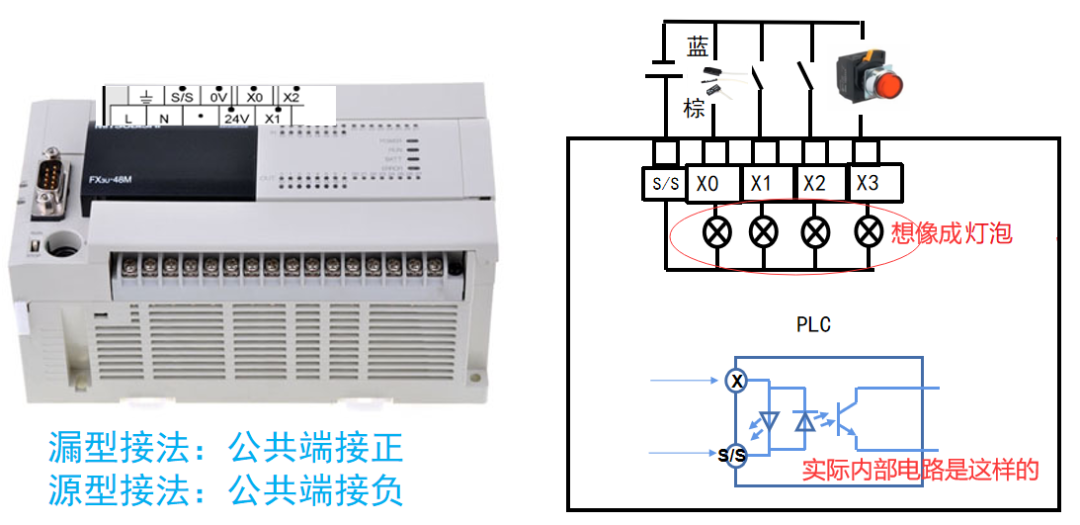

　　輸入端兩線接法：

　?、偈紫劝衙總€(gè)X點輸入端內部當成一個小燈泡，方便理解。小燈泡的一端全部并在S/S公共端上。

　?、谌缓蟀寻粹o開關一端接到X3輸入端子上(并在同一個公共端的X點都可以)，按鈕另外一端接外部電源負極。

　?、圩詈笸獠侩娫凑龢O接在S/S端子上。

　　分析一下，電源從正極流向S/S，經過燈泡，再經過開關流回電源負極。

　　兩線的開關接線就是如此簡單。但是需要注意的是：磁性開關兩線有分棕色和藍色線，棕正藍負。(接線的時候注意電源電流方向，電源從正極流向S/S再經過X點，棕色線接X端，藍色線接在電源負極。)

　　另外，PLC公共端S/S端子接電源正極稱為漏型接法，接電源負極稱為源型接法。(當公共端S/S接電壓負極，磁性開關的藍色線接X點，棕色線接電壓正極)

　　輸入端三線接法：

　　光電開關說明：三線的光電開關有分NPN型和PNP型。(外觀一樣具體看說明書或者銘牌區分)N表示低電平P表示高電平。

　　三根線分別是棕色、藍色、黑色，棕正藍負黑信號。

　　首先把光電開關棕色線、藍色線分別接在電源的正極和負極;然后把黑色信號線接到PLC的輸入X點上;最后區分是NPN型的，S/S公共端接正極，是PNP型的，S/S公共端接負極。

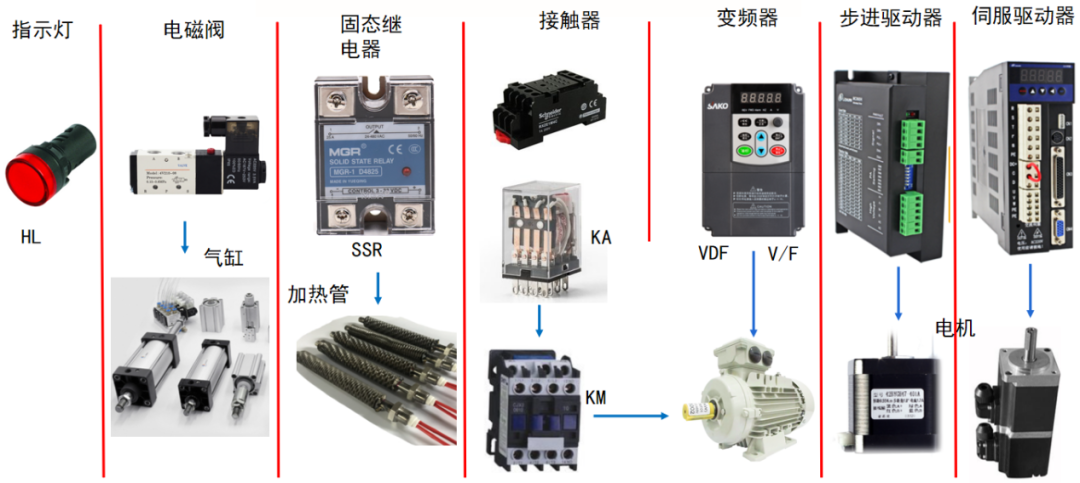

　　輸出可接元器件：

　?、僦甘緹?/span>

　?、陔姶砰y控制氣缸

　　③固態繼電器控制加熱管

　?、苤虚g繼電器

　?、葑冾l器

　?、薏竭M(jìn)驅動器

　?、咚欧?qū)動器(如下圖)

　　▲ 輸出端接線

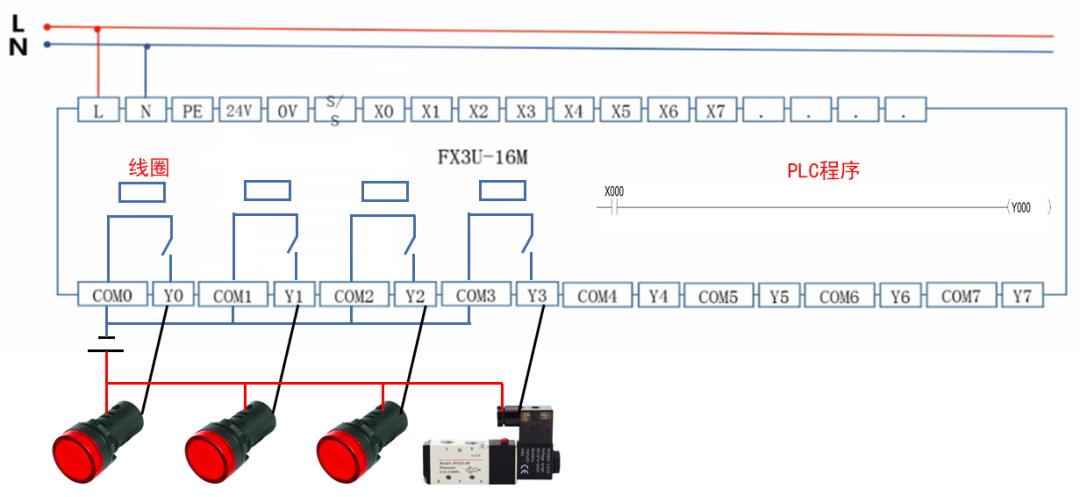

　　為了方便理解，作以下接線說明：繼電器輸出型PLC的輸出端內部是線圈。當程序X000常開觸點閉合時Y000線圈導通，對應Y000的線圈通電，Y000點的常開觸點會閉合。使外部線路負載通電。PLC外部接線如下圖。

　　晶體管型輸出分源型和漏型：

　　漏型：COM口接電源負極;

　　源型：COM口接電源正極。

　　繼電器型、晶閘管型輸出不分電源正負極。

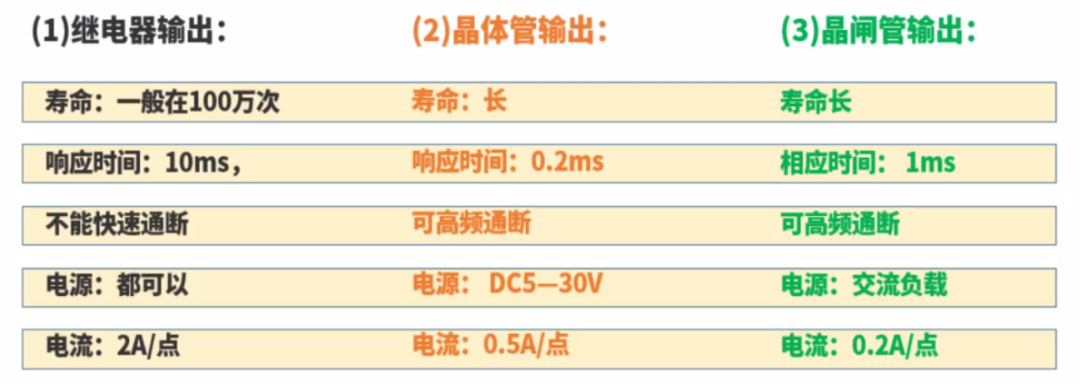

　　三種類型輸出匯總(如下圖)：有晶體管型(MT)、繼電器型(MR)、晶閘管型(MS)。

　　補充：

　　①當系統輸出頻率為每分鐘6次以下時，應首選繼電器型輸出PLC。因其電路設計簡單，抗干擾和帶負載能力強。(當每分鐘超過6次時，盡可能不要選繼電器型輸出PLC。輸出頻率太快，超過其壽命100萬次就會報廢)

　?、谛枰刂撇竭M(jìn)伺服電機時選擇晶體管型輸出PLC。因其有高速脈沖輸出點，可以快速通斷發送信號。
